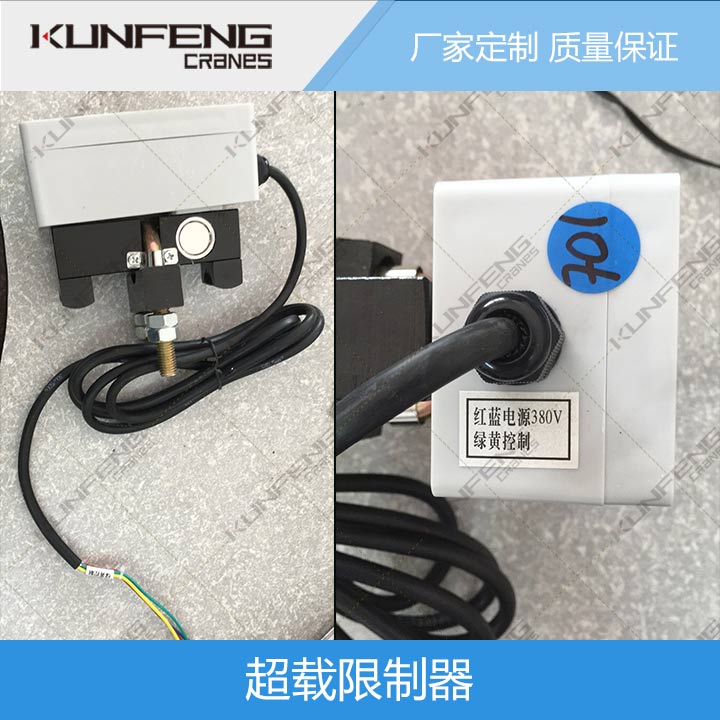

起重机超载限制器（以下简称限制器）可用于卷扬式起重机的超载保护。它摒弃了传统的称重传感器检测方式，彻底解决了卷筒式安装超载限制器的麻烦，可直接安装到电控柜里，安装、调试方便，操作简单。

起重量限制器：也称超载限位器、是一种能使起重机不致超负荷运行的保险装置，当吊重超过额定起重量时，它能自动地切断提升机构的电源停车或发出警报。起重限制器有机械式和电子式两种。

产品说明

使用范围：3t-80t各种类型双梁桥式、门式、抓头式起重机

控制回路：24V~48V、AC220V/380V

显示方式：数码管显示工作状态

外形尺寸：91×63×100mm

产品介绍

限制器可以测量显示多种参数，如起重量、三相电流、平均电流、三相电压、平均电压、累计运行时间、总过载次数等。具有过流、欠压、不平衡、堵转、短路、缺相、错相、过压等保护。当起重设备因超载运行而保护停机时，直接显示故障代码，为用户处理故障提供参考

主要技术数据

1、预警功能：当起重量≥90%额定重量时，发出低频声光报警。

2、报警保护：当起重量≥100%额定重量时，发出高频声光报警，若延时一定时间(可人工设定)后，仍未消除报警，则自动断开上升电路，禁止提升动作，同时发出连续长鸣报警声和报警指示灯高频闪烁。

3、立即保护：当起重量≥105%额定重量时，立即断开上升电路，禁止提升动作，同时发出长鸣报警声和报警指示灯高频闪烁。

4、过载次数计录：起重机在正常工作时，对过载的次数进行记录。

5、累计工作时间记录：对起重机的总工作时间进行记录。

注意事项

1、参照应用电路举例将穿过CT1线圈的电源线必须与接到限制器1号端子的电源线为同一相线，否则限制器无法正常工作。

2、限制器在安装后应当使用重物进行过载试验，已验证产品的可靠性。

应用领域

起重机超载限制器广泛用于桥式类型起重机或升降机。
