门式起重机的安装与架设工艺

发布时间：2016-04-26

浏览次数：828

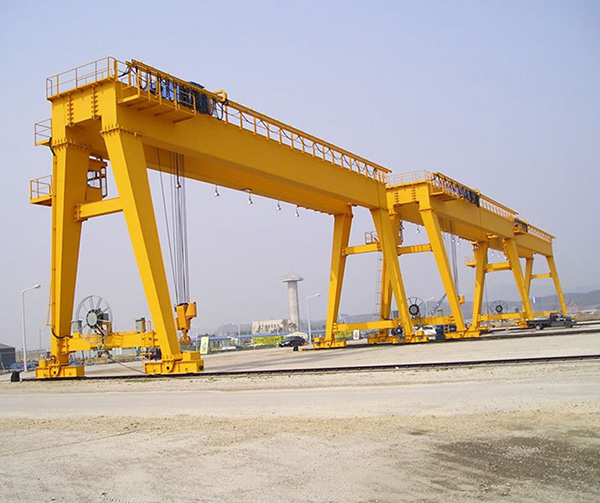

门式起重机是桥式起重机的一种变形，又叫龙门吊。主要用于室外的货场、料场货、散货的装卸作业。它的金属结构像门形框架，承载主梁下安装两条支脚，可以直接在地面的轨道上行走，主梁两端可以具有外伸悬臂梁。门式起重机具有场地利用率高、作业范围大、适应面广、通用性强等特点，在港口货场得到广泛使用。

一、安装前准备工作

安装前应组织有关人员认真研究，熟悉图纸，依据GB50278-98《起重机安装工程施工及验收规范》等标准执行。参加安装、架设人员必须取得相应岗位上岗资格证。

1、设备到货后，应会同有关部门一并参加进行开箱检查，检查起重设备的型号，产品合格证，技术资料安装说明书及装箱单，检查随机专用工具及零部件是否与装箱单相符，设备有无明显碰撞及变形，作好开箱检查记录，并要签字。

2、设备的起吊、搬运应特别注意避免扭弯、撞击，吊起时捆扎点应依生产厂指定位置，禁止捆扎走台或其它机械零件。搬运时禁止直接在地面上翻滚拖动，存放时应安置平稳。并用枕木对称垫平以防桥架变形。

3、安装基础的检查：

安装前应对起重设备安装基础进行测量、检查、验收，基础的位置、尺寸、标高、中心线、平面度应符合设计要求，确保安装基础符合安装技术要求。

4、工具、材料，起吊设备的准备：

根据所安装门式起重设备的实际情况配备合适的起重设备及安装所需的各种工具。

二、主梁的安装

不组装主梁，应先在工地选好地段，把几段桥架用预装螺栓连接成一体。连接时，要利用已铺好的大车运行轨道作为水平基准。将主梁横放在轨道上或架子上。最好架在与支腿连接用的支承边上。用水准仪测出两端支承面上小车轨道的水平高度。如果是单梁，只有一条轨道，只需找出两端各一点的标高相同即可；如果是双梁，有两条轨道，则需找出两端四点的标高相同。以这两点或四点做为零点，按技术要求，用千斤顶垫出抛物线形的跨中上拱度和悬臂端的上翘度。垫拱度和翘度时，箱形梁应垫在大箱板下面，桁架梁应垫在节点处，小车轨道下的工字梁也要垫好。达到技术要求后，将主梁接头处的螺栓拧紧。

三、支腿与下横梁的安装

双梁箱形结构的支腿，一般设有上拱梁，分段制作，分段运输。单主梁箱形结构的支腿，一般整体制作，整体运输。对分段的支腿，到使用单位工地后，按生产厂家已加工完的连接板上孔，用规定的螺栓紧固起来。桁架结构的支腿，因是拆成各杆件运输，使用单位需按图纸要求重新组装。首先，用预装螺栓把各构件连接好，调整和检查各主要尺寸在下例公差范围内，再进行铆接。具体要求如下：

1.支腿对角线≤5mm

2.驱动台车中心线间距离=±2mm

3.支腿高度允差≤4mm

4.支承面的垂直度≤1.5mm

5.下横梁座板的垂直度，刚性腿≤2mm

四、台车与下横梁的连接

驱动台车与下横梁的安装，一般采用主装，也可卧装。主装是把驱动台车放在轨道上，并有效的支住，再把带下横梁的支腿整体放在台车上，拧上螺栓，并用拉索将整个支腿固定住。待拱架吊起后，将拉索放松，将支腿带台车一起移至主梁下，连接起来。

五、支腿与主梁的连接

支腿与主梁安装好后，检查支腿的垂直度，如果超差，可用垫片在主梁和支腿连接板处进行调整。一般来说，制造厂家在生产中对支腿和主梁的连接处进行研配，有相应的工艺措施保证，不会产生超差。

六、大车运行机构的安装

大车运行机构在制造厂已按有关技术要求装配好。一般中、小起重量、标准跨度的门式起重机、大车运行机构直接安装在下横梁上，随下横梁一起发运到使用但位；有台车的大车运行机构安装在驱动台车上，按台车发运。

七、小车运行和起升机构的安装
