聚氢氨酯海底电缆弯曲限制器

发布时间：2020-07-21

浏览次数：528

随着海洋风电、石油平台的日益发展，海底电缆等柔性软管的保护都使用了聚氨酯海底电缆弯曲限制器。主要是近年来，海底电缆的过渡弯曲造成的海缆损坏对海洋风电等造成了巨大的经济损失。之前，国内外内多采用J型管的形式保护海底电缆，而J型管喇叭口距离海床面有-定的距离，随着洋流的冲击，极易造成海缆的过渡弯折。国内还有的弯曲保护系统多为球墨铸铁材质，球墨铸铁海缆保护管因为其材质的原因，具有重量大、易腐蚀和安装不便等明显的缺陷。

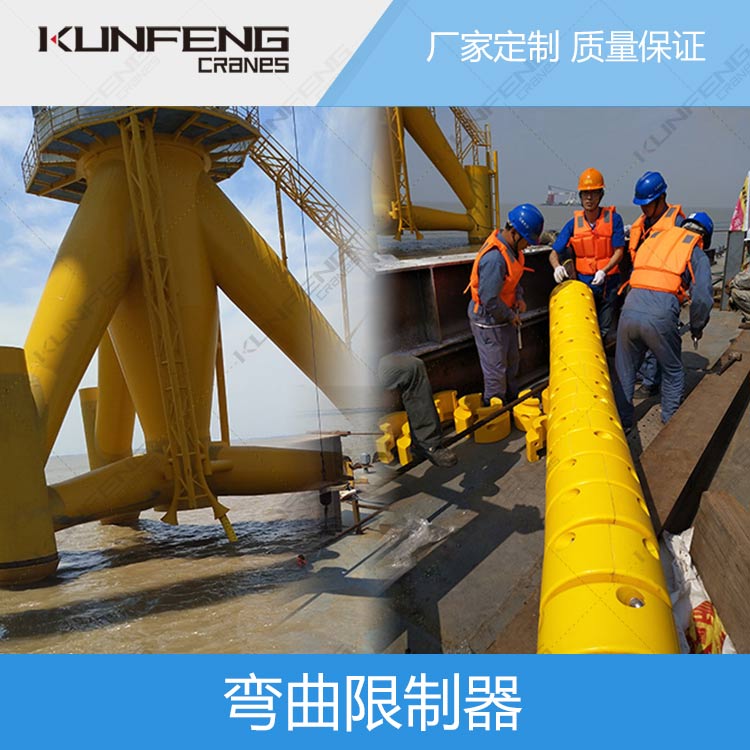

现有使用的聚氨酯海底电缆弯曲限制器，包括至少两节弯曲限制器模块相互咬合组成的链状结构，每节弯曲限制器模块由两块对称结构单元通过螺栓连接，并通过定位销进行定位，同时具有密度低，不易腐蚀，定位准确等优点。

但在聚氨酯海底电缆弯曲限制器使用过程中，为了保证海缆的弯曲半径大于海缆安全工作半径，单个的弯曲限制器模块整体长度过短，安装时也会因弯曲限制器模块需要太多而导致装配麻烦、效率低，同时也会导致材料用料大，无形中增加了生产成本、降低了生产效率;即使单个弯曲限制器模块在整体长度合适时，因头部与尾部为相互咬合结构，为保证强度，尾部长度占比大，壁厚厚，因此也导致产品用料多、成本大，而诚小尾部长度会导致整体的不协调、美观性差;此外，该种弯曲限制器模块在颈部与尾部的结合处也容易产生断裂，降低了产品的使用寿命短。
