什么是麦克纳姆轮

发布时间：2020-06-16

浏览次数：1492

什么是麦克纳姆轮？

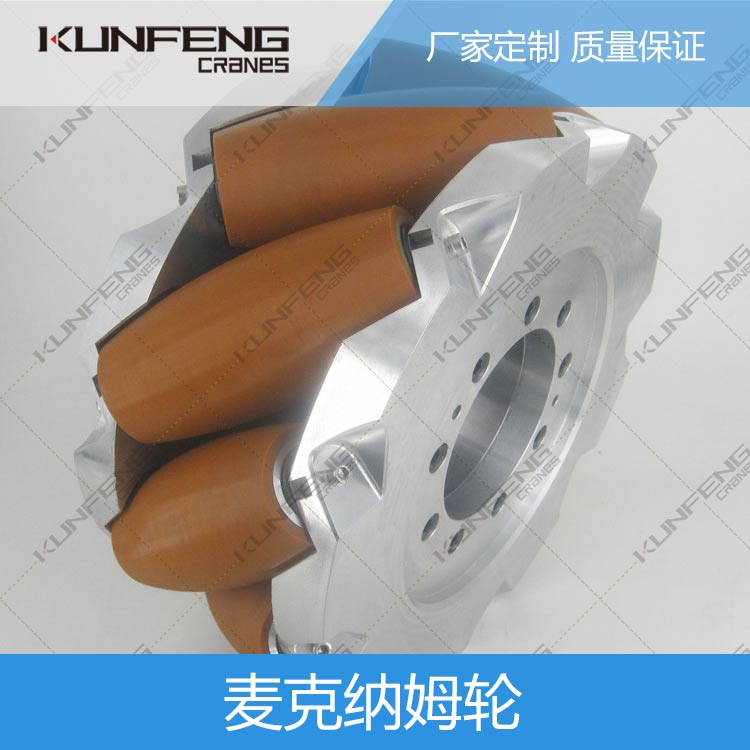

麦克纳姆轮，是瑞典麦克纳姆公司的专利。基于一个有许多位于机轮周边的轮轴的中心轮的原理上，这些成角度的周边轮轴把一部分的机轮转向力转化到一个机轮法相力上面。

麦克纳姆轮结构紧凑，运动灵活，是很成功的一种全方位轮。有4个这种新型轮子进行组合，可以更灵活方便的实现全方位移动功能。在竞赛机器人和特殊工种机器人中，全向移动经常是一个必需的功能。「全向移动」意味着可以在平面内做出任意方向平移同时自转的动作。为了实现全向移动，一般机器人会使用「全向轮」（Omni Wheel）或「麦克纳姆轮」（Mecanum Wheel）这两种特殊轮子。

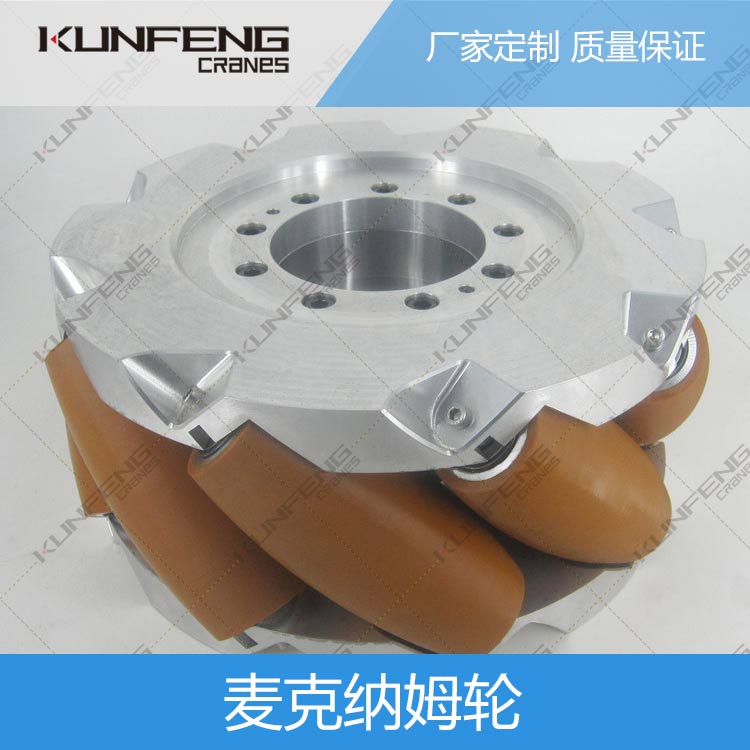

全向轮与麦克纳姆轮的共同点在于他们都由两大部分组成：轮毂和辊子（roller）。轮毂是整个轮子的主体支架，辊子则是安装在轮毂上的鼓状物。全向轮的轮毂轴与辊子转轴相互垂直，而麦克纳姆轮的轮毂轴与辊子转轴呈 45° 角。理论上，这个夹角可以是任意值，根据不同的夹角可以制作出不同的轮子，但最常用的还是这两种。

全向轮与麦克纳姆轮（以下简称「麦轮」）在结构、力学特性、运动学特性上都有差异，其本质原因是轮毂轴与辊子转轴的角度不同。经过分析，二者的运动学和力学特性区别可以通过以下表格来体现
