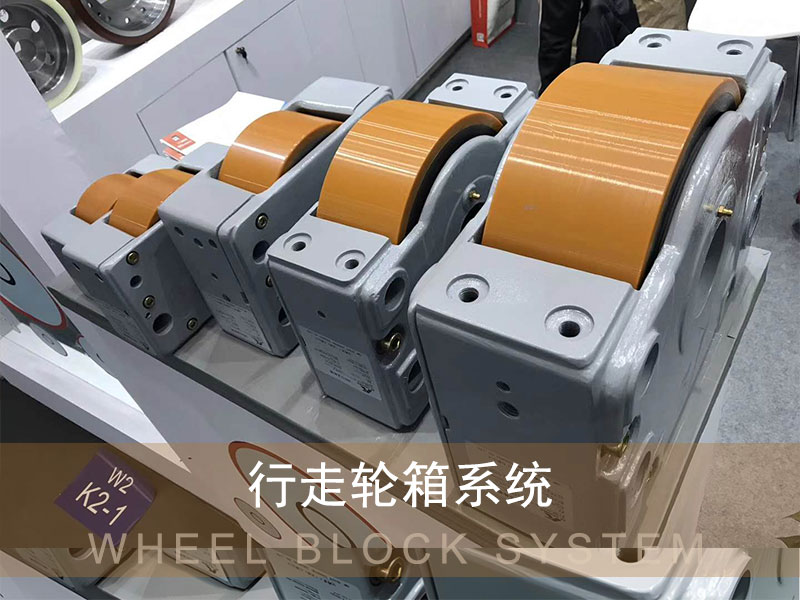

我们的 DRS 行走轮箱系统用途广泛,并与我们的模块化驱动系统完美结合。
八种精细划分的规格,每个行走轮高达 40 吨的载重量使其成为各种应用最合适的行走轮箱。
选择范围广的行走轮和专门的行走轮设计使其几乎可适应任何行走轨道和运行条件。
性价比高,可直接安装。

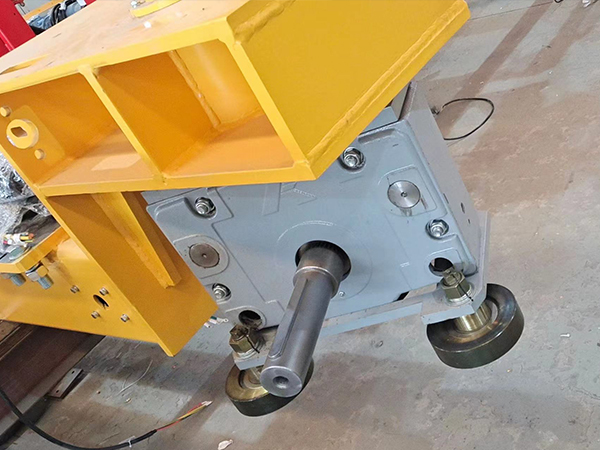

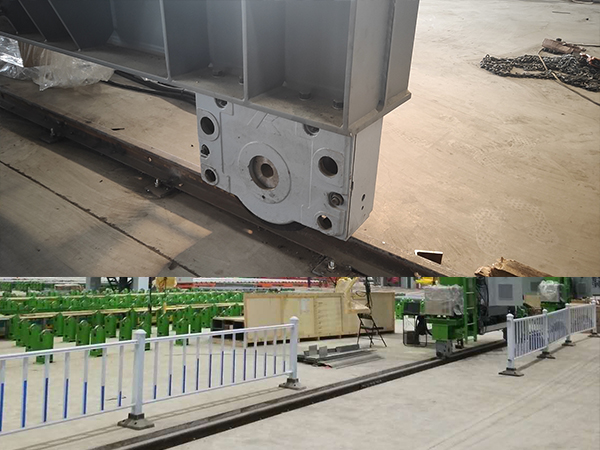

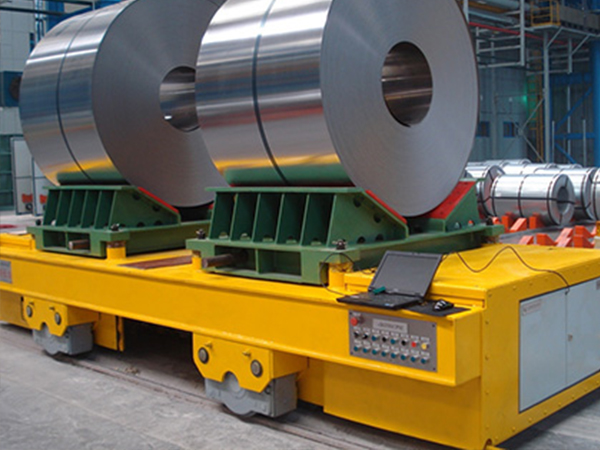

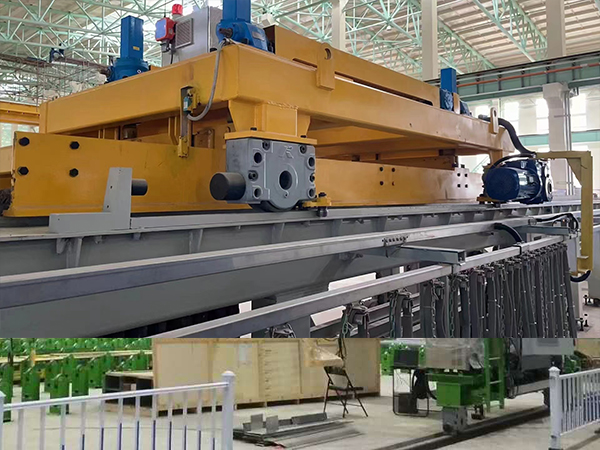

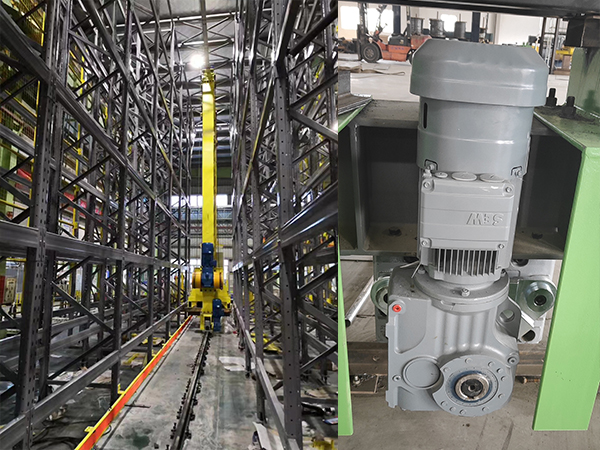

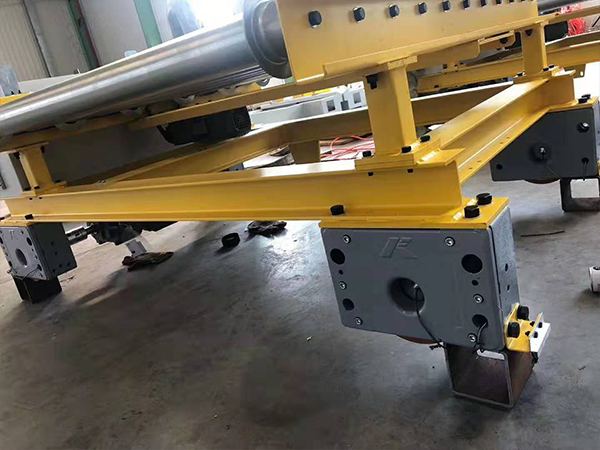

DRS行走轮箱应用

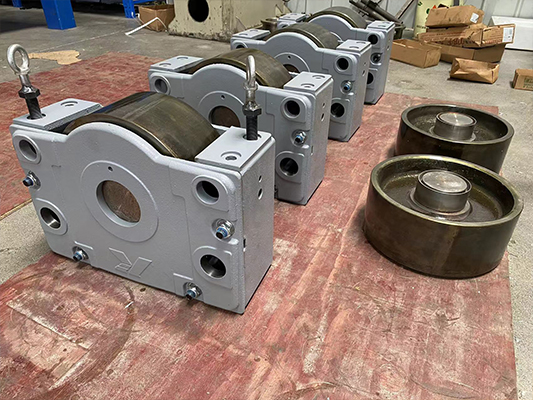

DRS车轮组特制优点

1.安装、维护简单,与结构连接方便。
2.车轮材质为球墨铸铁,直径多样,性能优异,承载能力强。
3.起动、制动性能好,不伤轨道。
4.激光校准系统,消除轮箱在安装过程中的各种安装误差。
5.行走轮踏面可特殊加硬处理,满足高速要求。

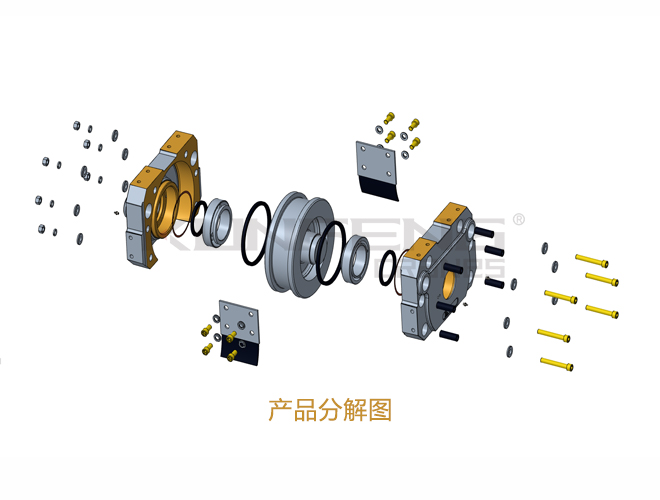

6.轮箱箱体坚固耐用,有效保护行走轮及轴承布置。
7.技术创新,如德马格专利的抗扭支架,轴承布置,箱体设计等。
8.良好的离地间隙。

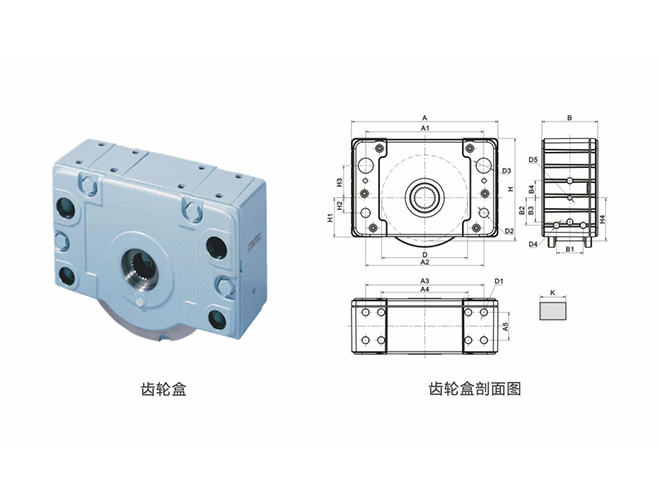

DRS车轮参数

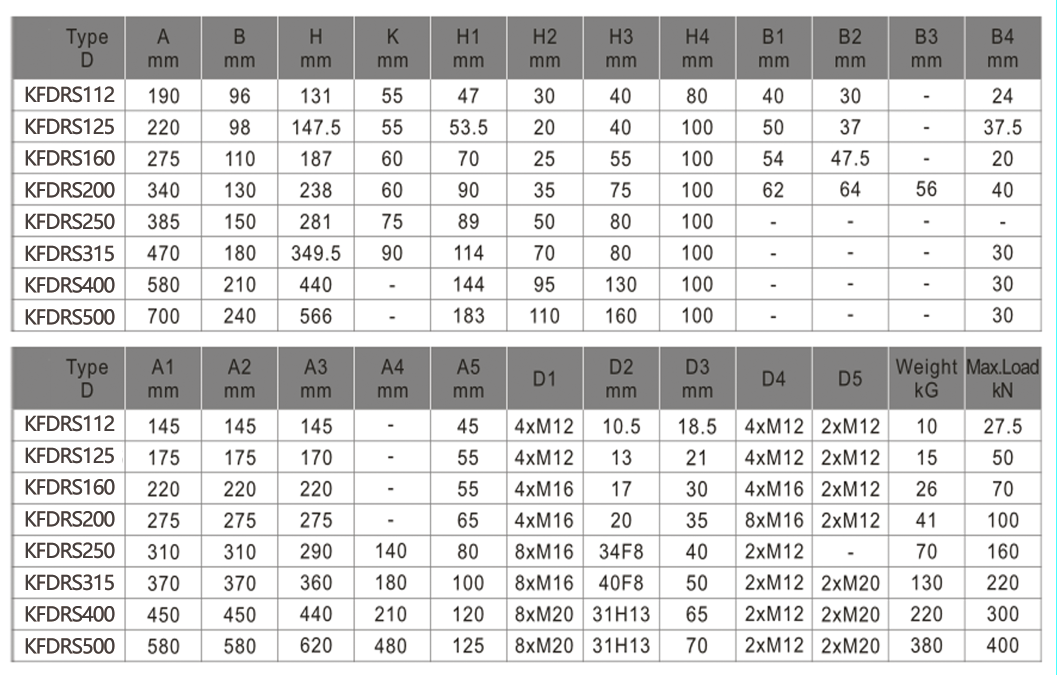

DRS行走轮技术参数:

型号 A
mm
B
mm
H
mm
K
mm
H1
mm
H2
mm
H3
mm
H4
mm
B1
mm
B2
mm
B3
mm
B4
mm
DRS112 190 96 131 55 47 30 40 80 40 30 _ 24
DRS125 220 98 147.5 55 53.5 20 40 100 50 37 _ 37.5
DRS160 275 110 187 60 70 25 55 100 54 47.5 _ 20
DRS200 340 130 238 60 90 35 75 100 62 64 56 40
DRS250 385 150 281 75 89 50 80 100 _ _ _ _
DRS315 470 180 349.5 90 114 70 80 100 _ _ _ 30
DRS400 580 210 440 _ 144 95 130 100 _ _ _ 30
DRS500 700 240 566 _ 183 110 160 100 _ _ _ 30
型号 A1
mm
A2
mm
A3
mm
A4
mm
A5
mm
D1 D2
mm
D3
mm
D4 D5 重量
KG
重大负载
KN
DRS112 145 145 145 _ 45 4xM12 10.5 18.5 4xM12 2xM12 10 27.5
DRS125 175 175 175 _ 55 4xM12 13 21 4xM12 2xM12 15 50
DRS160 220 220 220 _ 55 4xM16 17 30 4xM16 2xM12 26 70
DRS200 275 275 275 _ 65 4xM16 20 35 4xM16 2xM12 41 100
DRS250 310 310 290 140 80 4xM16 34F8 40 2xM12 _ 70 160
DRS315 370 370 360 180 100 4xM16 40F8 50 2xM12 2xM20 130 220
DRS400 450 450 440 210 120 4xM20 31H13 65 2xM12 2xM20 220 300
DRS500 580 580 620 480 125 4xM20 31H13 70 2xM12 2xM20 380 400

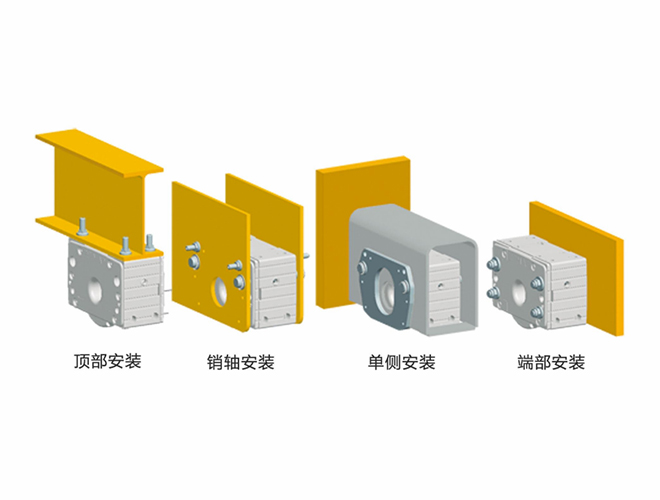

DRS车轮安装方式
预设的安装面几乎适合任何连接:从采用螺栓和焊接连接件的顶部连接与端部连接到单侧连接和销连接,均适用。
1.外壳可直接连接至上部结构
2.由于外壳采用了紧凑的设计和定位公差,而且所有平面都具有精确的几何结构,可简便地连接至上部结构
3.激光校准系统可用于简便、精确地校准行走轮箱
4.得益于获得专利的非对称外壳,可简便地更换行走轮,无需重新校准顶部连接
5.行走轮箱在安装到空心钢和梁上后也可横向移动和校准对齐(针对顶部、端部及销连接方式)

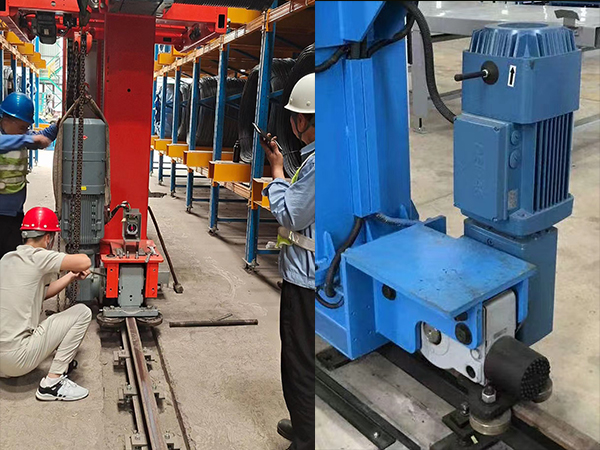

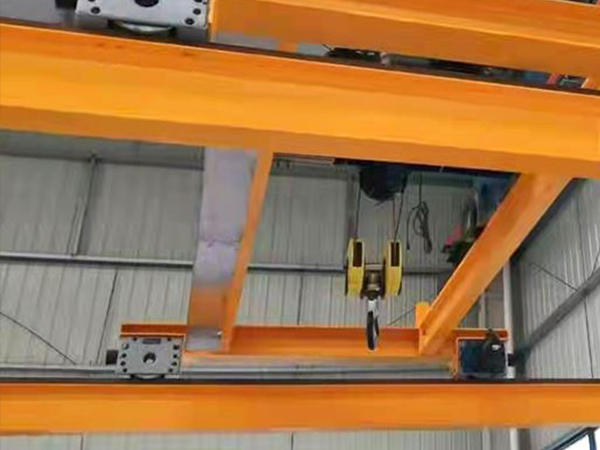

应用行业
DRS行走轮箱是一款多用途,紧凑型行走轮箱,使用简单、灵活,具有优异性能;承载范围广,轮载从2.75吨至40吨,科学的系列划分(DRS112~DRS500)有助于确保每一种应用场合都有与之匹配的DRS行走轮箱。
